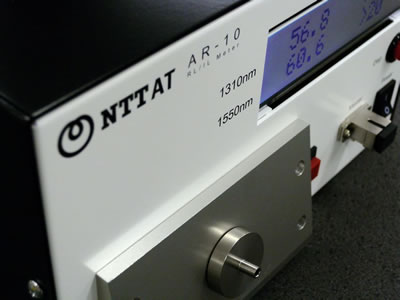

光纤连接器特性测量仪 AR-10
简洁、紧凑、低成本，能理想地用于光纤连接器生产线！
本产品已停售，维修校准服务将提供至2029年3月31日。
优点／特点
- 用一台仪器便能同时测量回波损耗和插入损耗
- 能测量SC、FC、LC、MU等所有典型连接器
- 能测量2种波长（1310纳米、1550纳米）
- 具有将测量数据发送到电脑的功能
- 设计时考虑到易用性，能理想地用于生产线
用一台仪器便能同时测量光纤连接器的回波损耗量和插入损耗量
内置测量反射衰减量和插入损耗量所需的设备，所以用一台仪器就能同时测量2种波长*的特性。（※1310纳米、1550纳米）
另外，设计时考虑到生产线操作的需求，所以完全无需任何复杂的设定，测量操作简便。
具有将测量数据发送到电脑的功能
标准配备只需操作一步便可将测量数据传输到电脑的万用开关。
可用作为手按开关或脚踏开关，以满足各种生产工序的需求。
还提供样品软件，可高效储存检查记录。
另外，通过使用通信端口，能远程控制数据获取、操作等，用户还能创建用户软件。
可用作为手按开关或脚踏开关，以满足各种生产工序的需求。
简洁的软件显示屏
另外，通过使用通信端口，能远程控制数据获取、操作等，用户还能创建用户软件。
| 规格 | |
|---|---|
| 测量项目 | 回波损耗衰减、插入损耗 |
| 测量波长 | 1310纳米、1550纳米 |
| 能测量的连接器 | SC、FC、MU、LC和APC连接器*1 |
| 适用光纤 | SM(9、125微米) |
| 测量范围 | 至75dB(RL)?至20dB (IL) |
| 测量精度 |
RL±0.5dB(?60dB)?*2 IL±0.05dB(?5.00dB)? ±0.10dB(?15.00dB)?±0.20dB?*3 |
| 外部接口 | RS-232C（D-Sub9接脚） |
| 电源 | DC9伏 |
| 工作温度 | 0至40℃ |
※1：测量时需要另售的与各连接器相应的主线
※2: 使用直的PC研磨主线，并在调节后1分钟内测量
※3：在25℃室温下，使用与连接器相同类型的主线，并在调节后1分钟内测量。
因为本仪器是使用光纤分支耦合器的测量仪器，所以没有空间分辨率。因此，除了主线连接点之外，测量还包括随后的光传送路径上的反射和终端部分的反射等。
