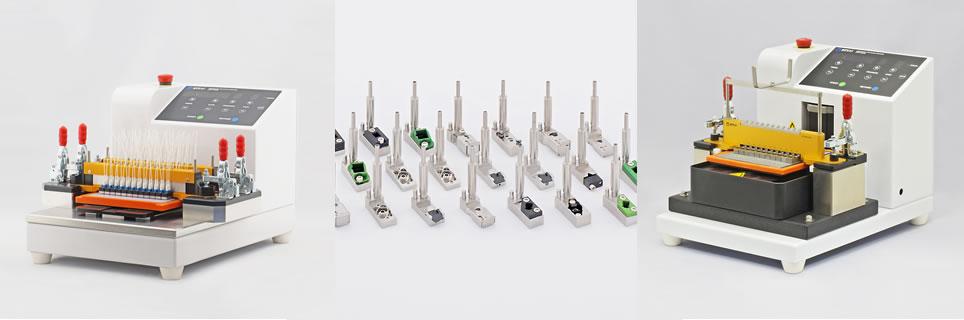

光纤连接器研磨机 ATP-3200, ATP-3000
实现高研磨性能和低运行成本
恩梯梯尖端技术公司代理商列表
优点
光纤连接器研磨机 "ATP-3200","ATP-3000" 是一款应用非常广泛的研磨机，不仅可以对应常规的光纤连接器，既适用于多种类少量的研发产品，也适用于大量生产的研磨。
除了具有高研磨性能之外，本产品因其用户友好设计而易于装卸套管（插芯）和连接器，并减少保持研磨性能所需的维护工作，从而还能降低运行成本。
同时使用两个夹具，一次性研磨MPO连机器头的个数可多达48个, LC连机器头的个数可多达96个。
同时使用两个夹具，一次性研磨MPO连机器头的个数可多达48个, LC连机器头的个数可多达96个。
特点
1. 高成品率研磨
独特的研磨路径增加了首次研磨的成功率（从而实现高成品率）。

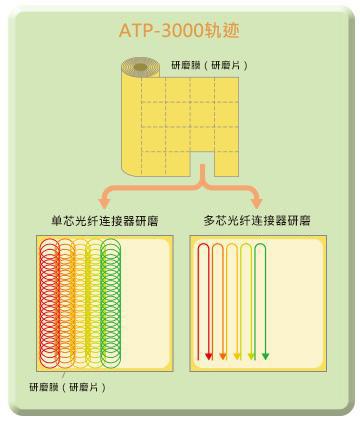

研磨路径示例，用色彩标示
 |
 |

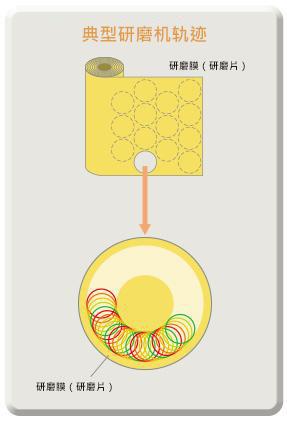

| 传统自动旋转研磨机 |
单芯光纤连接器研磨 多芯光纤连接器研磨 |

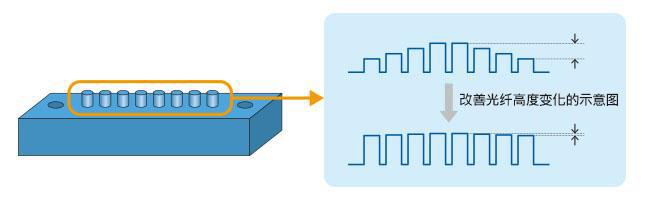

改善光纤高度变化的示意图
研磨MPO连接器等的示例
研磨工序示例
在传统自动旋转研磨机中，所有连接器在研磨膜上通过相同点。结果是如果在其它工序留有研磨粒或异物，不管其多小都会影响大部分或所有所加工的连接器端面。相比之下，ATP研磨机系列的一个连接器的研磨路径仅与邻接连接器的路径相重叠。因此，即使在膜上有异物也不会影响其它连接器。利用此独特的研磨路径控制机制实现了史无前例的高首次研磨率，有助于提升连接器端面的表面质量。
在传统自动旋转研磨机中，所有连接器在研磨膜上通过相同点。结果是如果在其它工序留有研磨粒或异物，不管其多小都会影响大部分或所有所加工的连接器端面。相比之下，ATP研磨机系列的一个连接器的研磨路径仅与邻接连接器的路径相重叠。因此，即使在膜上有异物也不会影响其它连接器。利用此独特的研磨路径控制机制实现了史无前例的高首次研磨率，有助于提升连接器端面的表面质量。
另外，将ATP-3000连接于电脑后可以调整研磨路径。从而能优化研磨，符合任何具有特殊研磨要求的目标部分的特性。

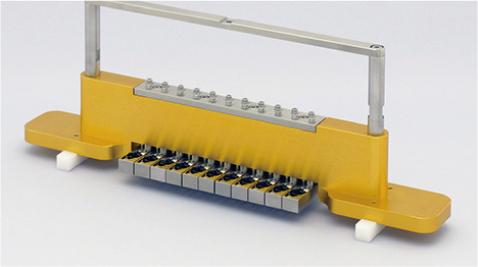

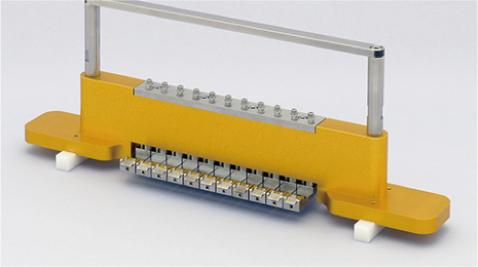

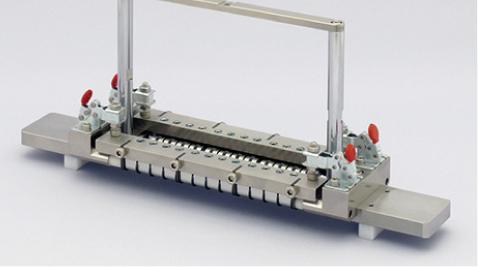

2. 能为各种连接器制作的研磨夹具
恩梯梯尖端技术公司能从1个插芯起制作夹具，从而能迅速顺利地进行批量生产的企划开发至结构制造。

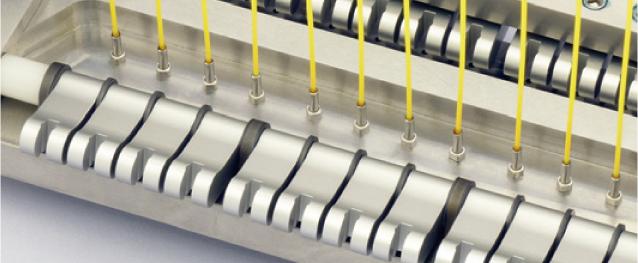

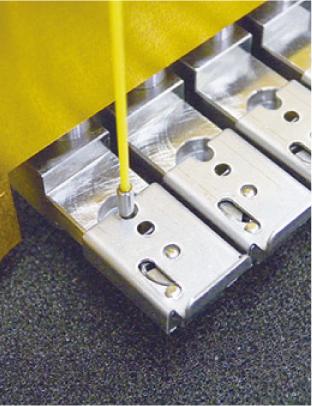

ATP-3000研磨机的独立加压夹具使用独特的附件结构，所以能从1个端子起制作研磨夹具以满足用户的要求。能以低成本进行特殊材质研磨、工艺改进等风险较大的研磨工序的评估，而且只需增加插芯（端子），便能方便地架构批量生产结构。
特殊研磨示例（实际使用）
|
材料 |
石英玻璃、各种树脂、陶瓷、各种金属等 |
|---|---|
| 形状 | 圆筒、薄板、立体、裸光纤等 |
| 研磨类型 | 球形（UPC、APC）、扁平（0至45度）、球形透镜光纤 |
| 研磨工序 | 研磨精度、成本或粗糙度、干研磨等的优先顺序。 |
3. 降低运行成本
研磨膜被切成正方形而不是圆形。除了传统可转动研磨路径，还可用直线研磨路径，从而最大限度地降低了研磨膜的损耗。另外，利用SC连接器等单芯光纤连接器的研磨夹具，可进行独立加压（在ATP系列中作了很大改善）。从而减少了为调节连接器和套管（插芯）的高度而进行金刚石粗磨的需要。结果是只用三步便能完成单芯光纤连接器的低反射PC研磨：（1）去除粘附物，（2）金刚石（钻石）精磨，（3）ADS硅石精加工。
4. 操作简便，对技术要求不高
|
用于单芯光纤连接器研磨 |

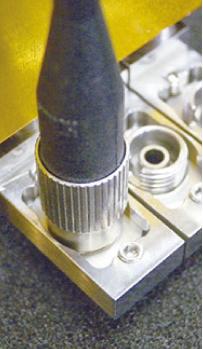

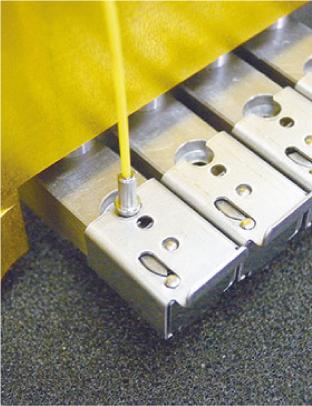

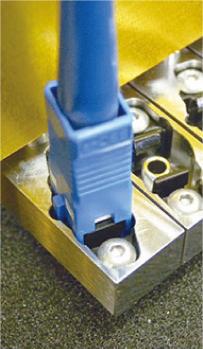

仅需将连接器插入研磨夹具，加压机械装置就被完全锁止！无需特殊技术和技能。 |
|---|---|
| 用于多芯光纤连接器研磨 |

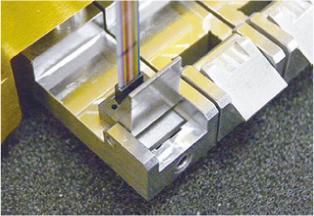

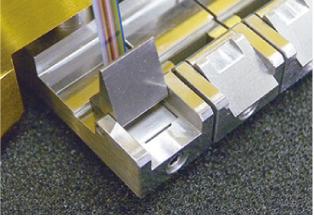

由于从两侧固定表面，表面不会倾斜，任何人都能进行研磨。
|
| 用于光纤阵列和PLC研磨 | 用芯结构夹紧，使您能获得稳定的研磨质量。 |
另外，研磨光纤阵列或PLC无需特殊设备或研磨剂，从而可与研磨连接器相同，用易使用的研磨膜（研磨片）方便地进行研磨。而且，因为用于光纤阵列和连接器的研磨膜（研磨片）大部分相同，所以相同研磨线可用于光纤阵列和连接器。
5. 编程功能
可以预先对SC／AdPC（APC）连接器和MT-24MM连接器等各目标连接器设定研磨工序的时间和速度以及研磨路径。研磨操作员在各生产过程中无需改变设定，从而减少了因人为失误造成的错误加工。连接电脑（RS-232C／USB）时，可以输入操作程序，调整研磨路径，远程操作研磨机。从而可连接多台研磨机以便使生产线自动化或引进中央控制以满足扩大生产能力的需求。
总结
说明ATP-3000使用方法的视频。
规格
主机
| ATP-3200 | ATP-3000 | |
|---|---|---|
| 尺寸 | 300宽×430深×290高（毫米） | 310宽×460深×350高（毫米） |
| 重量 | 25公斤 | |
| 电源 | AC100至240伏，240瓦 | AC100至240伏，150瓦 |
研磨规格
| 单研磨（PC） | ROC（毫米） | 10＜UPC＜25 |
|---|---|---|
| 顶点偏差（微米） | <50 | |
| 光纤毛刺（微米） | <0.05 | |
| MT研磨 | RX（毫米） | >2000 |
| RY（毫米） | >5 | |
| ＜角度（度） | ±0.2 | |
| 光纤毛刺（微米） | 1～3.5 |
夹具概要
用于单根光纤
| 夹具名称 | 安装数量 | 连接器 | 型号 | 安装方法 | ||||
|---|---|---|---|---|---|---|---|---|
 套管（插芯）用单独压力 |
24 | 套管（插芯） | SC、FC、简化SC | ATP3000-A05 |
 块规型 |
|||
| LC, MU | ATP3000-A02 | |||||||
| 简化MU | ATP3000-A04 | |||||||
 插头／套管(插芯) 用单独压力 |
22 | 套管（插芯） | SC,FC | ATP3000-AZ0001 |
 SC、FC套管（插芯） |
 LC、MU套管（插芯） |
||
| LC, MU | ATP3000-AZ0005 | |||||||
| 插头 | SC | ATP3000-AZ0007 | ||||||
| SC/APC | ATP3000-AZ0009 | |||||||
| FC | ATP3000-AZ0002 |
 SC插头 |
 FC插头 |
 LC插头 |
||||
| FC/APC | ATP3000-AZ0010 | |||||||
| LC | ATP3000-AZ0006 | |||||||
| LC/APC | ATP3000-AZ0008 | |||||||
| LC-双工（双头） | ATP3000-AZ0018 | 单独插入型 | ||||||
用于多根光纤
| 夹具名称 | 安装数量 | 连接器 | 型号 | 安装方法 | ||
|---|---|---|---|---|---|---|
 套管（插芯）用单独压力 |
22 | 套管（插芯） | MT(0°) | ATP3000-AZ0003 |
 MT套管（插芯） |
 MPO套管（插芯） |
| MPO(8°) | ATP3000-AZ0013 | |||||
| MT-RJ(0°) | ATP3000-AZ0012 | |||||
| 单独插入型 | ||||||
