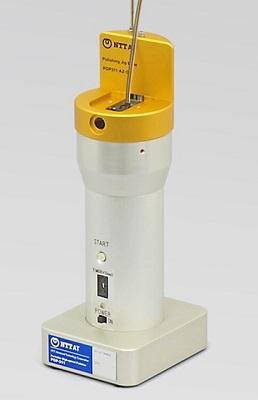

手提式光纤连接器研磨机POP-311
用于现场的高速手提式研磨机
恩梯梯尖端技术公司代理商列表
优点／特点
特点
POP-311适用于现场和／或光纤网络安装中的光纤连接器重研磨和／或维护。
用电池操作
可使用随处可买到的可充电镍氢电池（5号）或碱性干电池（5号）。
高速研磨
以每分钟700 转的高速研磨连接器。
只要3至5道工序，便能当场加工结束。
从去除粘附物至AdPC研磨？⇒？150秒钟（SC连接器、终端）
通过重研磨来进行AdPC研磨？⇒？50秒钟（SC连接器、终端）
（AdPC研磨：先进的PC研磨）
高品质
高研磨质量意味着使用研磨机的工厂能提高质量。
规格／细节
规格
| 主机规格 | ||
|---|---|---|
| 应用 |
光纤连接器研磨 （用于重研磨和新研磨工序） |
|
|
适用 连接器、+插芯 |
SC?MU?FC?LC?MT? MTRJ型光纤连接器、玻璃插芯和定制 |
|
| 研磨性能 | 曲率半径 | 10至25毫米 |
| 顶点偏移 | < 50微米 | |
| 光纤凹陷 | < 0.05微米 | |
| 回波损耗 | > 50dB | |
| 重量 | 830克（不包括电池的主体） | |
| 尺寸 | 90宽×75深×212高（毫米） | |
| 可选附件（另售） | |||
|---|---|---|---|
| 电源 | 可充电镍氢电池或碱性干电池（5号×4） | ||
|
AC电源适配器 （100至240伏，50至60赫茲） |
POP311-0-06 | ||
| 研磨夹具底座 | 通用夹具底座 | POP311-AZ-00 | |
| 研磨板 | 用于SC、FC | POP311-B-01S | - |
| 用于MU、LC | POP311-B-01M | - | |
| 用于APC、粗磨 | POP311-B-02 | 用于形成APC斜面、用于MT插芯 | |
| 附件 | 用于SC、PC插芯 | ATP3000-AZ01 | |
| 用于FC、PC插头 | ATP3000-AZ02 | ||
| 用于MT 0°插芯 | ATP3000-AZ03 | ||
| 用于 SC、APC-C插芯 | ATP3000-AZ04 | 用于圆锥形插芯 | |
| 用于 LC、MU、PC 插芯 | ATP3000-AZ05 | ||
| 用于 LC、PC 插头 | ATP3000-AZ06 | ||
| 用于SC、PC 插头 | ATP3000-AZ07 | ||
| 用于 LC、APC 插头 | ATP3000-AZ08 | ||
| 用于 SC、APC-C 插头 | ATP3000-AZ09 | 用于圆锥形插芯 | |
| 用于 FC、APC-C 插头 | ATP3000-AZ10 |
用于圆锥形插芯 （狭楔） |
|
| 用于FC、APC-S 插头 | ATP3000-AZ11 |
用于台阶式插芯 （狭楔） |
|
| 用于 MT-RJ 插芯 | ATP3000-AZ12 | ||
| 用于 MT 8° 插芯 | ATP3000-AZ13 | ||
| 用于 Φ2.5毫米V形槽 | ATP3000-AZ14 | ||
| 用于 Φ1.25毫米V形槽 | ATP3000-AZ15 | ||
| 用于 ST、PC 插头 | ATP3000-AZ16 | ||
| 用于 E2000 插芯 | ATP3000-AZ21 | ||
| 用于 LC双工 | POP311-AZ-01 | ||
| 箱子 | 手提箱 | POP311-0-10 | |
|
耗材 |
|||
|---|---|---|---|
| 橡胶垫 | For SC/FC | POP311-P-01 | 1种3块 |
| For MU/LC | POP311-P-02 | ||
| 研磨片 | 研磨片的类型因研磨工序而异。请就需求向本公司咨询 | ||
※ 设计和规格可能会变更，恕不预先通告。
可变型夹具附件的特点

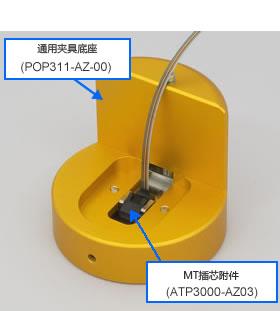

MT连接器夹具

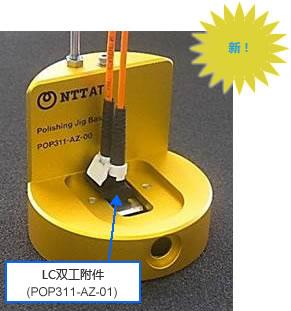

LC双工夹具
在使用研磨机ATP-3000的厂内，附件也可用于MPO连接器和单芯光纤连接器以及各种类型的毛细管和光纤研磨等各种研磨。
MT连接器研磨工序（套管：12MT-PPS-SM）
研磨性能
RX（毫米）＞2000，RY（毫米）＞5,
角度（度） ±0.2
光纤凸起（微米）？1至3.5
RX（毫米）＞2000，RY（毫米）＞5,
角度（度） ±0.2
光纤凸起（微米）？1至3.5
适用重研磨
在布局建设过程中光纤连接器受损时，可以当场重研磨，再次使用。
重研磨MT连接器
|
研磨前 |
重研磨30秒钟后 |
