3维干涉仪

优点/特点

光纤连接器端面形状的精密测量是非常重要的,这是因为所连接的光纤连接器的端面需有适当的凸球面以确保稳定可靠的连接。

3D光纤连接器端面测量系统SMX、MAX系列带有能自动测量单芯、多芯连接器端面形状的非接触型干涉显微镜。其符合相关IEC标准。

除了测量精度高和使用简便外,小型机架和高速测量能力还能有助于提高光纤连接器生产线的操作质量。

SMX系列的强项


SMX series
SMX系列
SMX series
MAX系列

小型手提式设计

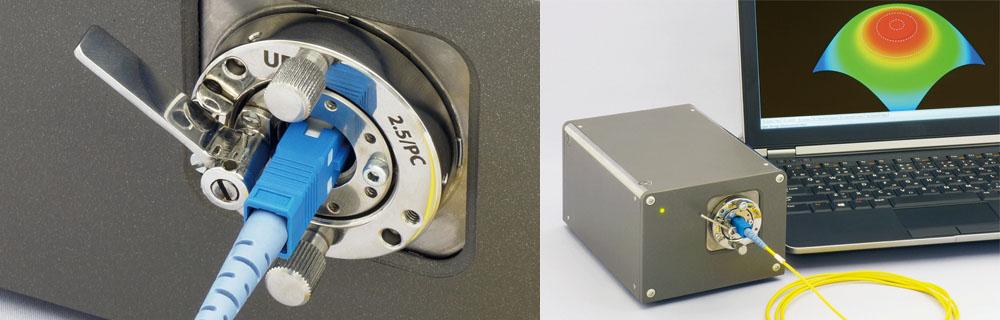

SMX系列紧凑轻量,可以用于任何工作场所。因为是从USB电缆供电的,所以无需外部电源。

无需特殊电脑

将软件和驱动程序方便地安装在Windows电脑中后,就能立即开始测量。

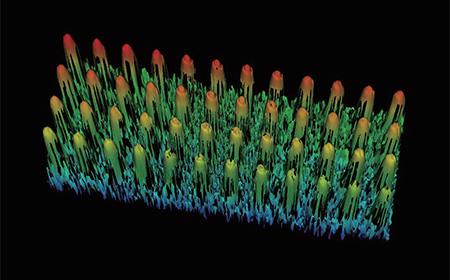

光学分辨率高,测量快

利用具有广阔的视野和高分辨率的高性能图像传感器能进行极其精确的测量而无像素损耗。MAX系列比SMX系列能进行更高分辨率的测量(专用于单芯的机型)和更高速的测量(专用于多芯的机型或双用途单芯、多芯)
SMX series

适用范围大

除了标准SC、LC和FC光纤连接器之外,利用可换安装夹具还可测量E2000 和 MIL-ST等特殊光纤连接器。利用MAX系列,能更方便地设置要测量的连接器
SMX series

无需防振台

已采取防振措施,可用于任何工作现场。

无需设置

因为采用经精密加工的固定装置,所以所需的调整极少。



SMX series

由规格搜索

可用下图搜索。

SMX_series SMX_series_smx7qst
SMX_series_maxqs
SMX_series_smx8qm
SMX_series_maxqm
SMX_series_smx8qmb
SMX_series_maxqmb




SMX系列问询

“MaxInspect”的特点和优点

自动划痕检测

SMX series

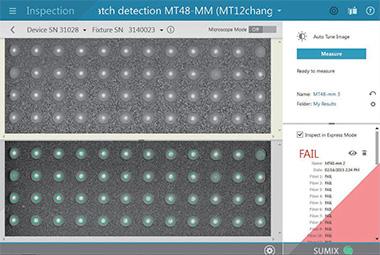

通过在测量光纤连接器端面形状时分析图像,自动作出决定。端面划痕检测和端面形状测量通常是不同的步骤。然而,SMX系列设备能在同时进行。所以,SMX系列设备有助于减少工时和作业步骤

方便、现代、直觉的用户界面

SMX series

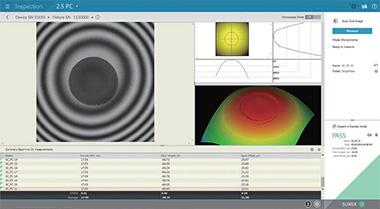

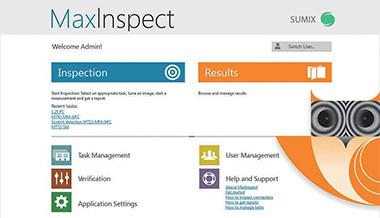

各功能的图标化用户界面很直觉。无需担心操作错误。

※能显示的语言有英文、中文和俄文

适合于批量生产的设计

SMX series
通过在测量光纤连接器端面形状时分析图像,自动作出决定。端面划痕检测和端面形状测量通常是不同的步骤。然而,SMX系列设备能在同时进行。所以,SMX系列设备有助于减少工时和作业步骤。


报告输出功能

SMX series

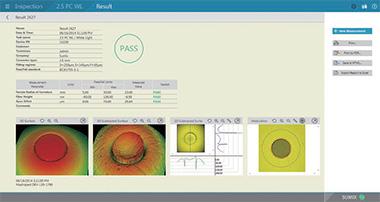

输出格式为HTML、EXCEL和PDF。能以汇总表的形式输出对各测量数据计算后得出的最大值、最小值、平均和偏差。无需计算测量值。

规格/细节

MAX系列


MAX-QS MAX-QM-B MAX-QM
最适用的连接器: 单芯光纤
和MT-RJ
单芯
和多芯光纤
多芯光纤
横向分辨率: 1.1微米 1.4微米 2.2微米
测量时间※※: 2秒钟(PC) <1秒钟(PC)
5秒钟(MT12)
3秒钟(MT12)
视野: 1.1×0.9毫米 3.5×1.8毫米 5.3×3.0毫米
测量模式: 相移和白光 相移和白光 白光
最大图像尺寸: 2590×1940像素 2590×1940像素 2590×1940像素
电源: 外部
(两根USB 3.0电缆)
外部
(两根USB 3.0电缆)
外部
(两根USB 3.0电缆)
重量: 3.9公斤
(8.6磅)
3.8公斤
(8.4磅)
3.8公斤
(8.4磅)
尺寸(高×宽×长): 103×137×183毫米
(4.06×5.39×7.2英寸)
103×137×183毫米
(4.06×5.39×7.2英寸)
103×137×183毫米
(4.06×5.39×7.2英寸)

SMX系列


SMX-7QS-T SMX-8QM-B SMX-8QM
最适用的连接器: 单芯光纤
和MT-RJ
单芯
和多芯光纤
多芯光纤
横向分辨率: 1.3微米 1.4微米 2.2微米
测量时间※※:

1秒钟(PC

1秒钟(PC)
12秒钟(MT12)
6秒钟(MT12)
视野: d=1毫米 3.5×1.8毫米 5.2×3.8毫米
测量模式: 相移和白光 相移和白光 白光
最大图像尺寸: 1280×1024像素 2590×1940像素 2590×1940像素
电源: 外部
(两根USB 2.0电缆)
外部
(两根USB 2.0电缆)
外部
(两根USB 2.0电缆)
重量: 2.2公斤
(4.8磅)
2.3公斤
(5.1磅)
2.3公斤
(5.1磅)
尺寸(高×宽×长): 93×130×150毫米
(3.66×5.12×5.90英寸)
92×128×170毫米
(3.62×5.04×6.69英寸)
92×128×170毫米
(3.62×5.04×6.69英寸)

SMX系列的推荐工作环境

操作系统 中央处理器
(推荐性能)
内存 视频 接口
Windows 7、
Windows 8
英特尔酷睿i5、i7
(500Mflops以上)
4GB以上 GeForce 4xxx以上

Radeon 9xxx以上
USB2.0、3.0×2

因为采用经精密加工的固定装置,所以所需的调整极少。
